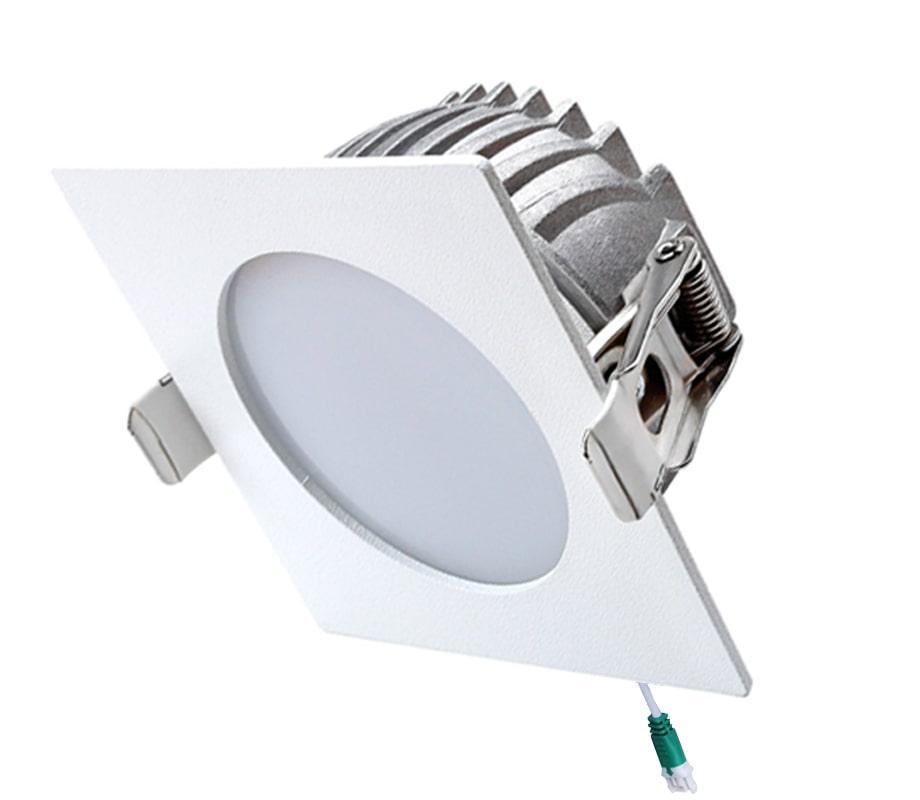

Spot LED SMD encastré carré

Spot LED SMD encastré carré
Distribution lumineuse
Spot LED SMD encastré carré – Distribution lumineuse

Courbe polaire d'intensité lumineuse (cd/klm) : trait plein C0–C180, pointillé C90–C270. Tracée à partir du fichier photométrique LDT.

CORPS

Corps en aluminium blanc ou dans toute couleur personnalisée, offrant une performance de refroidissement efficace.

CONVERTISSEUR

Convertisseur à courant constant, longue durée de vie, faible consommation, conforme aux normes ENEC.

LED

Modules LED de marque LUMILEDS avec une durée de vie de 60 000 heures.

DOMAINES D'UTILISATION

Centres commerciaux, marchés, bureaux, salles de réunion, salons, halls d'attente, magasins, hôpitaux, écoles, couloirs.

Spot LED SMD encastré carré Caractéristiques techniques

Général
Classe d'isolation CLASS I
Indice de protection (IP) IP40
Poids 0,21–0,95 kg
Garantie 3 ans
Électrique
Puissance 9–30 W
Facteur de puissance >0.95
Câble Sans halogène
Température ambiante -20°C / +50°C
Durée de vie LED L70 60 000 heures
Lumière et optique
Flux lumineux 590–2590 lm
Angle de faisceau 120°
Constance de couleur (MacAdam) Mc Adams ≤ 3

En option

  • Driver DALI
  • Kit de secours
  • UGR ≤ 19
  • IRC ≥ 90
  • Options RGBW
  • Tunable White

Classes et normes

  • CE : conforme aux exigences de l'UE en matière de sécurité, de santé et d'environnement.
  • Convient au montage direct sur des surfaces normalement inflammables.
  • Classe I : protection par mise à la terre.
  • IP40: protégé contre les corps solides de plus de 1 mm.
  • TSE : certifié par l'Institut turc de normalisation.
  • TS EN 60598-2-2 : norme à laquelle le produit est conforme.
Code PUISSANCE CA (W) Flux lumineux (lm) Largeur (mm) Diamètre/Longueur (mm) Hauteur (mm) Poids (kg) Ldt
PLD1AK09C225 9 590 - 97 55 0,21
PLD1AK10C325 10 670 - 117 50 0,27 ⬇️
PLD1AK14C335 14 860 - 117 50 0,27
PLD1AK11C425 11 785 - 147 55 0,39
PLD1AK15C435 15 1045 - 147 55 0,44
PLD1AK11C525 11 900 - 175 58 0,55
PLD1AK15C535 15 1200 - 175 58 0,55
PLD1AK19C65 19 1555 - 192 55 0,64 ⬇️
PLD1AK27C67 27 2040 - 192 55 0,64
PLD1AK19C85 19 1635 - 227 58 0,95
PLD1AK27C87 27 2150 - 227 58 0,95
PLD1AK30C89 30 2590 - 227 58 0,95
