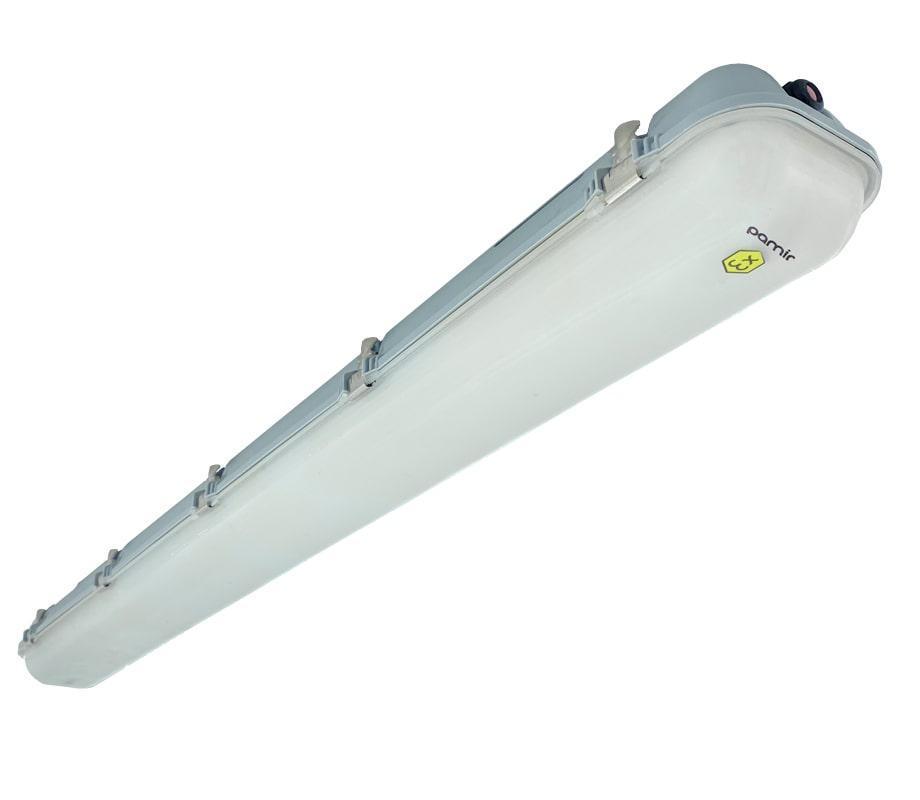

2X Exproof Etanj LED Armatür

3D olarak incele

Işık dağılımı

Polar ışık şiddeti eğrisi (cd/klm): sürekli çizgi C0–C180, kesikli çizgi C90–C270 düzlemi. LDT fotometri dosyasından çizilmiştir.

GÖVDE

Difüzör tutuculu gri renkli polikarbonat veya ABS gövde.


KONVERTÖR

Uzun ömürlü, düşük güçlü, ENEC standartlarıyla uyumlu sabit akımlı konvertör.


ASKI

0,5 mm kalınlığında paslanmaz çelik sac.


KULLANIM ALANLARI

Fabrikalar, Rafineri Tesisleri, Kazan Dairesi, Yakıt İstasyonları, Yakıt Dolum Tesisleri, Kimyasal Üretim Alanları

2X Exproof Etanj LED Armatür Teknik Özellikler

Genel Bilgiler
Yalıtım Sınıfı CLASS I
Koruma Sınıfı (IP) IP65
Ağırlık 1,2–2,2 kg
Garanti Süresi 5 Yıl
Elektriksel Bilgiler
Güç 26–80 W
Güç Faktörü >0.95
Kablo Halojensiz
Ortam Sıcaklığı -20°C / +50°C
LED Ömür L70 60.000 Saat
Işık ve Optik Özellikleri
Işık Akısı 3000–9000 lm
Işık Çıkış Açısı 120°
Renk Bin Değeri (MacAdam) Mc Adams ≤ 3

Opsiyonel

  • DALI Sürücü
  • Acil durum kiti

Sınıflar ve Standartlar

  • CE: Avrupa Birliği güvenlik, sağlık ve çevre gereklerine uygundur.
  • Normal tutuşabilen yüzeylere doğrudan monte edilebilir.
  • Sınıf I: topraklama bağlantılı elektriksel koruma.
  • TSE: Türk Standardları Enstitüsü belgeli.
  • ATEX: patlayıcı ortamlarda kullanım için belgelidir.
  • IP65: toz geçirmez; su jetine karşı korumalı.
  • TS 8698: ürünün uygun olduğu standart.
  • EN 60598-2-1: ürünün uygun olduğu standart.
  • EN IEC 60079-0: ürünün uygun olduğu standart.
  • EN IEC 60079-7: ürünün uygun olduğu standart.
Kod AC GÜÇ(W) Armatür Çıkış Akısı (lm) En (mm) Çap/Uzunluk (mm) Yükseklik (mm) Ağırlık (kg) Ldt
EAXL22L15C 26 3000 140 670 102 1,2 ⬇️
EAXL22L25C 41 4500 140 670 102 1,3 ⬇️
EAXL14L15C 26 3000 95 1280 102 1,4 ⬇️
EAXL14L25C 41 4500 95 1280 102 1,5 ⬇️
EAXL24L15C 53 6000 140 1280 102 2,2 ⬇️
EAXL24L25C 80 9000 140 1280 102 2,2 ⬇️

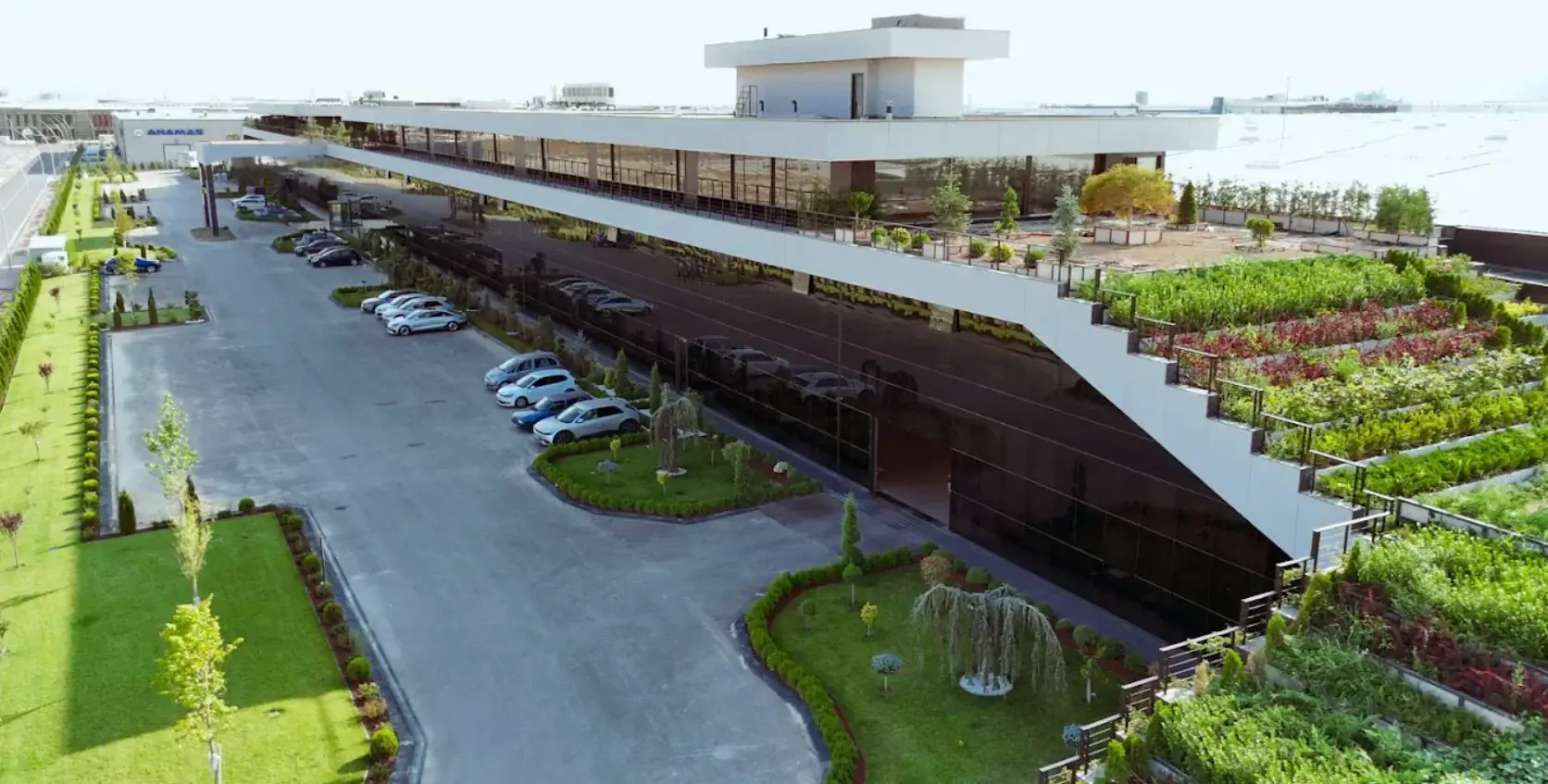

REFERANSLAR

Bu ürünü kullandığımız projeler

2X Led Exproof Etanj, patlayıcı gaz ortamlarında kullanılmak üzere belgelendirilmiş EAXL serisi LED etanj armatürdür. Ürün, 2014/34/AB yönetmeliği kapsamında Türk Standardları Enstitüsü tarafından düzenlenen TSE 21ATEX0173 X numaralı tip inceleme belgesine sahiptir ve II 3G Ex ec IIC T6 Gc işaretini taşır.

Bu işaretlemenin anlamı sahada doğru ürün seçimi için belirleyicidir. Kategori 3G, armatürün gaz ortamlarında Zone 2 bölgesi için uygun olduğunu gösterir; yani yanıcı gaz veya buharın normal işletme koşullarında bulunmadığı, bulunsa bile kısa süreli kaldığı alanlar. IIC, hidrojen ve asetilen dâhil en zorlu gaz grubunu kapsar. T6 ise azami yüzey sıcaklığının 85°C ile sınırlı olduğunu, yani sıcaklık sınıfları içinde en güvenli kademede yer aldığını ifade eder.

Seride uygulanan koruma yöntemi artırılmış güvenliktir (Ex ec, EN IEC 60079-7). Alev sızdırmaz muhafazalardan farklı olarak burada kıvılcım bir kabuk içinde hapsedilmez; armatür, normal çalışmada ark, kıvılcım ve tehlikeli yüzey sıcaklığının oluşmayacağı biçimde tasarlanır. Bu sayede gövde daha hafif kalır ve montaj kolaylaşır. Belgedeki "X" işareti, elektrostatik yük birikimine karşı önlem alınması gerektiğini belirtir; montaj ve temizlik talimatlarına uyulmalıdır.

Ürün 670 mm ve 1280 mm boy seçenekleriyle sunulur. EAXL22L15C 26 W ve 3.000 lm, EAXL22L25C 41 W ve 4.500 lm değerlerinde 670 mm boyunda; EAXL14L15C ve EAXL14L25C aynı güçlerde 1280 mm boyunda 95 mm genişliğinde; EAXL24L15C 53 W ve 6.000 lm, EAXL24L25C ise 80 W ve 9.000 lm değerleriyle 1280 mm boyunda 140 mm genişliğinde üretilir. Yükseklik tüm tiplerde 102 mm, ağırlık 1,2-2,2 kg aralığındadır.

Gövde difüzör tutuculu gri polikarbonat veya ABS, askı elemanı 0,5 mm paslanmaz çelik sactır. Konvertör ENEC standartlarıyla uyumlu, uzun ömürlü ve sabit akımlıdır. Koruma sınıfı IP65, ortam sıcaklığı aralığı -20°C ile +40°C, besleme 220 Vac / 50 Hz'dir. Yaklaşık 110-115 lm/W etkinlik değeri, tesis genelinde kayda değer enerji tasarrufu sağlar. Fabrikalar, rafineri tesisleri, yakıt istasyonları, yakıt dolum tesisleri ve kimyasal üretim alanları için uygundur. Bölge sınıflandırmanıza uygun tip seçimi ve teklif için bizimle iletişime geçin.
